红外对射、红外光栅、激光对射的工作原理和优缺点对比

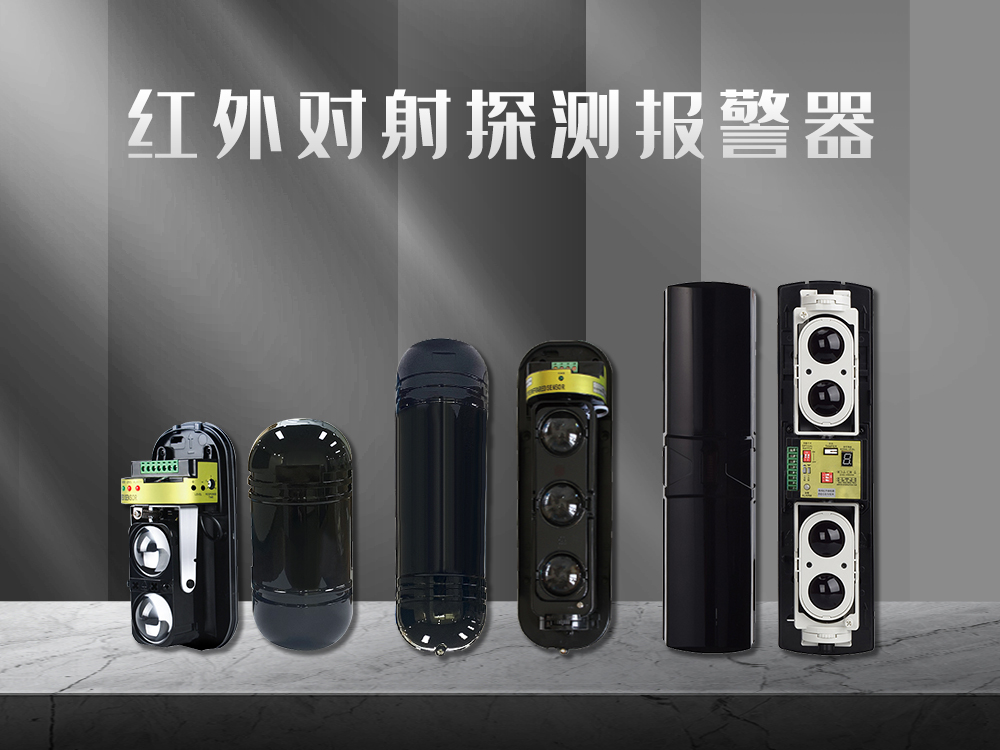

一，红外对射

原理：

红外对射全名叫“主动红外入侵探测器”，其侦测原理是利用红外发光二极管发射的红外射线，再经过光学透镜做聚焦处理，最后光线由接收端的光敏晶体管接收。当有物体挡住发射端发射的红外射线时，由于接收端无法接收到红外线，所以会发出警报。红外线是一种不可见光，而且会扩散，投射出去之后，在起始路径阶段会形成圆锥体光束，随着发射距离的增加，其理想强度与发射距离呈反平方衰减。当物体越过其探测区域时，遮断红外射束而引发警报。

特点：

① 采用红外波段的射束，人视觉不可见，隐蔽性强。

② 二至四光束，高度不同，防范能力比较好。

③ 全密封防雨、雾、尘、虫等的一体化结构设计，使其能在恶劣的环境中正常工作。

④ 良好的抗干扰特性：采用阻断所有红外脉冲编码射束为报警触发条件，可以避免昆虫、落叶或小动物通过产生误报。

⑤ 严密的防破坏能力：当红外接收端电源线或信号线被剪断时，报警信号输出电路将自动输出无线报警信号。

缺点：飞鸟、动物、温度、光线、空气流动、雾气、雨雪等等环境因素以及安装方式、角度、位置等因素都很容易引发误报。

运用场景：一般运用于围墙、室外场所。

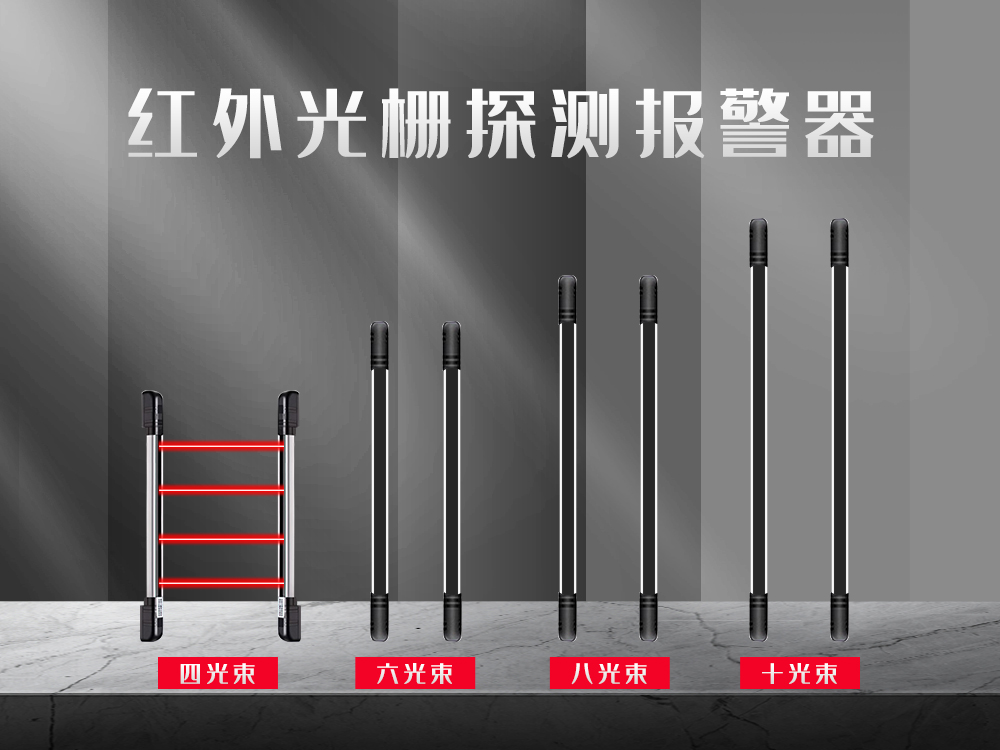

二，红外光栅


原理：

红外光栅，主动红外对射的一种，采用多束红外光对射。基于光干汲现象，在红外光栅中，光线通过光栅会分成不同的波长，这些波长的光线会相互干汲，导致光线的强度发生变化，这种变化可以被用来测量光的波长和频率。

特点：

① 低频红外发射。

② 智能光强检测，降低功耗、减少误报。

③ 安装方式多样。

④ 外观高贵典雅：追求与现代家庭装修完美结合。

⑤ 具有防雨雾霜可全天侯户外使用。

⑥ 对准与否有蜂鸣器响声指示。

缺点：

① 受天气、地形等外界影响比较大，安装容易有死角。

② 误报率相当高。

③ 不能适应复杂的周界环境。

④ 发散角度小，受地理环境影响，容易发生偏光现象。

⑤ 电子产品必定会有系统故障，导致某些防区不能正常工作，出现防区漏洞隐患。

运用场所：光栅细而长，可以做到二到十个或更多的光束，一般用于门、窗、走道等。

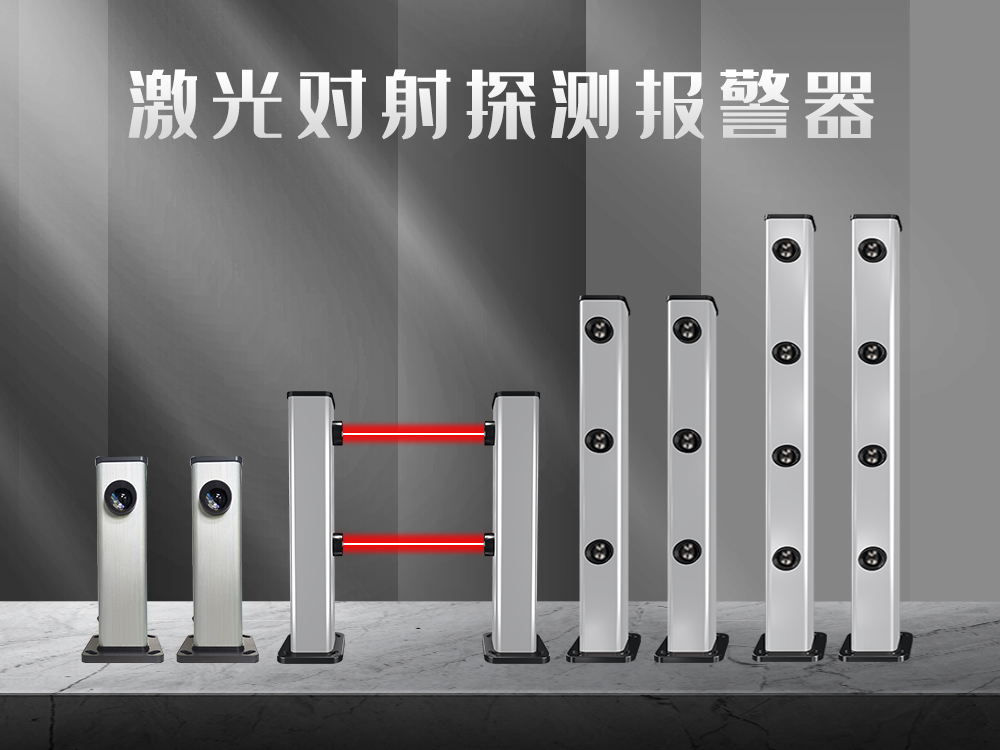

三，激光对射


工作原理：

基于时间测量原理。当激光光束射向被测物体时，光线会被物体表面反射或散射。接收器接收到反射光线后，将光信号转换成电信号，并传送给信号处理器。当激光光束被物体遮挡一个光束或多个光束，处理器发出报警信号。

特点：

① 激光对射系统与同类主动探测系统对比，对恶劣环境的适应性显著增强。激光束发射的功率密度大，发散角度小，光束集中，方向性好，在同等功率的条件下，目标接收激光束的功率密度是红外光的数倍，因而穿透雨、雾、雪、风沙能力强，极大降低误报率。

② 激光对射自身抗干扰性强，并对警戒激光束传播路径以外的区域设备无任何电磁干扰，对周围环境无任何光散射和污染。

③ 激光对射防范性强，可实施连续交叉布防无相互干扰问题，可实施多道独立的光束平面、空间立体分布。

④ 具有防雷/防水/防拆卸/防断电/防移动/防宠物/防强光干扰多重保护功能。

⑤ 激光对射系统采用808nm波长不可见光激光技术，容易隐蔽布防。激光不会像红外光、微波那样容易受到背景、不同温度物体干扰，激光的穿透力强、误报率非常低、防范距离远，不容易受到外界背景光源影响和干扰，在烈日下布防也不会影响产品性能。

缺点:

① 相对对射和光栅，成本要高。

② 长距离场景应用下，调试比红外对射和红外光束要难度大一些。

运用场景：室外场所。
